Проверка качества печати 1D и 2D штрих-кодов в соответствии ISO

Верификатор ШК – это специализированный оптический прибор, предназначенный для автоматической проверки качества штрих-кода в соответствии с существующими стандартами.

Неважно, используются ли на конкретном предприятии для маркировки товара одномерные штрих-коды, позволяющие кодировать информацию в виде набора вертикальных линий и промежутков между ними, или двумерные, состоящие из нескольких смежных по вертикали строк знаков и дающие возможность закодировать большой объем данных – для всех штрих-кодов сегодня существуют определенные стандарты, разрабатываемые международной неправительственной организацией GS1.

Данные стандарты регламентируют несколько групп параметров штрих-кода которые рассчитывается по определенным формулам, а учитывая их количество и сложность вычислений, становится понятно, почему вручную это сделать невозможно. Для решения данной задачи и были разработаны верификаторы штрихового кодирования, для которых тоже существуют определенные стандарты.

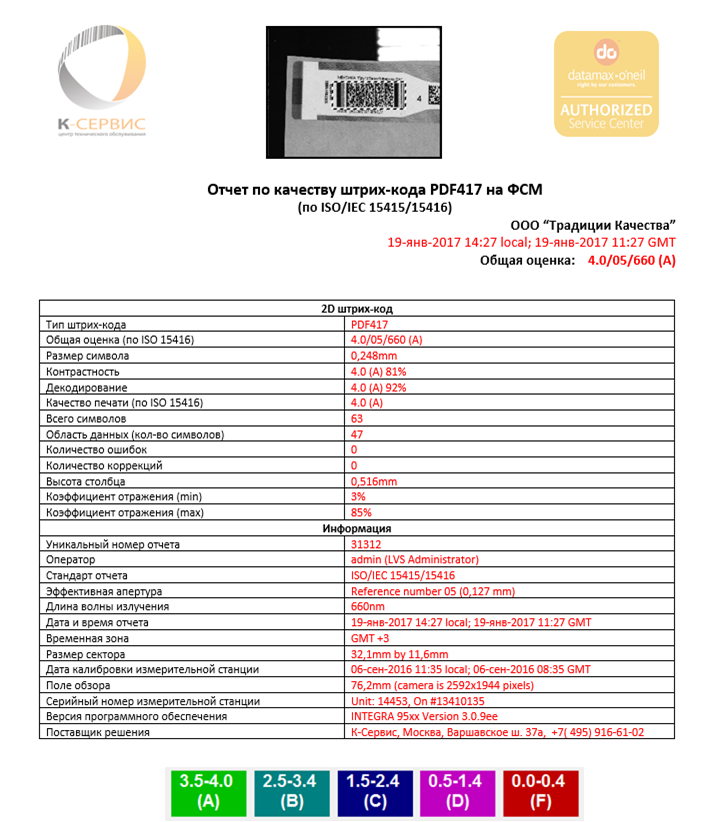

Верификаторы штриховых кодов позволяют всего за несколько минут оценить качество штрих-кода в соответствии с основными действующими стандартами и получить объективное заключение, в котором штрих-коду присваивается один из следующих классов: A, B, C, D, F (А – максимальное качество печати, F – брак). Качественный штрих-код, соответствующий всем стандартам – это залог успешной работы с оптовиками (поставщиками), а также отсутствия временных, денежных и других дополнительных затрат – вот почему важно проверять его на каждом этапе.

Стационарный верификатор, предназначенный для автономной проверки качества штрихкода в соответствии со стандартами ISO/IEC. INTEGRA 9510 является уникальным продуктом на рынке ISO верификаторов благодаря простоте использования, возможности проверять одномерные (1D) и двумерные (2D) коды без каких-либо изменений в настройках оборудования, автоматическому определению символики штрихкода и настройке прибора под данную символику, а также выделению проблемных мест кода цветами соответствующего класса качества.

Анализирует все девять обязательных параметров в соответствии со стандартами ISO (ANSI), а также ряд дополнительных параметров дефектов, прозрачность и вероятность считывания человеком. В случае 2D кодов INTEGRA 9510 дополнительно проверяет и формирует все параметры, указанные в спецификации соответствующей символики.

Проблемные места кода выделяются цветом, чтобы показать, где именно в штрихкоде находится дефект – его можно проанализировать в соответствующем разделе программного обеспечения и определить возможные пути решения данной проблемы. В этом помогает ссылка на интерактивную справку.

Проверка штрихкодов с высоким разрешением стала возможной благодаря использованию 5,0-мегапиксельной камеры, которая позволяет считывать и анализировать каждые 0,05 мм штрихкода, что в десять раз меньше минимально допустимого значения в соответствии с ISO стандартами. INTEGRA 9510 сертифицирована GS1 США.

Позволяет проверять комбинацию из нескольких штрихкодов на одной этикетке при условии их попадания в зону проверки, в том числе комбинацию из линейных 1D кодов, матричных (Data Matrix, QR Code, and Aztec Code) и составных (PDF 417, Micro PDF and Composite Codes) кодов.

ЦТО «К-Сервис» является эксклюзивным дистрибьютором LVS, одного из лидеров рынка, и предлагает всю линейку верификаторов данного производителя, а также их гарантийный и постгарантийный ремонт. Компания LVS проектирует, разрабатывает и производит устройства для оценки качества штрихкодов на протяжении более чем 30 лет, а ее продукция успешно применяется в более чем 40 странах мира.

В ЦТО «К-Сервис» вы можете заказать следующее оборудование LVS для проверки качества штрихкода:

INTEGRA 9510

INTEGRA 9510 – стационарный верификатор, предназначенный для автономной проверки качества штрихкода в соответствии со стандартами ISO/IEC. INTEGRA 9510 является уникальным продуктом на рынке ISO верификаторов благодаря простоте использования, возможности проверять одномерные (1D) и двумерные (2D) коды без каких-либо изменений в настройках оборудования, автоматическому определению символики штрихкода и настройке прибора под данную символику, а также выделению проблемных мест кода цветами соответствующего класса качества.

Дополнительные возможности

INTEGRA 9510 анализирует все девять обязательных параметров в соответствии со стандартами ISO (ANSI), а также ряд дополнительных параметров дефектов, прозрачность и вероятность считывания человеком. В случае 2D кодов INTEGRA 9510 дополнительно проверяет и формирует все параметры, указанные в спецификации соответствующей символики.

INTEGRA 9510 позволяет проверять комбинацию из нескольких штрихкодов на одной этикетке при условии их попадания в зону проверки, в том числе комбинацию из линейных 1D кодов, матричных (Data Matrix, QR Code, and Aztec Code) и составных (PDF 417, Micro PDF and Composite Codes) кодов.

В комплекте поставляется тестовая карта GS1 для калибровки прибора.

INTEGRA 9570

INTEGRA 9570 – ручной верификатор, предназначенный для автономной проверки качества штрихкода в соответствии со стандартами ISO/IEC. INTEGRA 9570 является уникальным продуктом на рынке ISO верификаторов благодаря простоте использования, возможности проверять одномерные (1D) и двумерные (2D) коды без каких-либо изменений в настройках оборудования, автоматическому определению символики штрихкода и автоматической настройке прибора под данную символику, а также выделению проблемных мест кода цветами соответствующего класса качества.

Дополнительные возможности

INTEGRA 9570 анализирует все девять обязательных параметров в соответствии со стандартами ISO (ANSI), а также ряд дополнительных параметров дефектов, прозрачность и вероятность считывания человеком. В случае 2D кодов INTEGRA 9570 дополнительно проверяет и формирует все параметры, указанные в спецификации соответствующей символики.

Сенсорная технология, применяемая в данном приборе, позволяет проводить более подробный анализ штрихкода и точно оценивать усеченные штрихкоды и штрихкоды большого размера (до 137,16 мм в ширину и до 203,2 мм в высоту).

INTEGRA 9570 позволяет проверять комбинацию из нескольких штрихкодов на одной этикетке при условии их попадания в зону проверки, в том числе комбинацию из линейных 1D кодов, матричных (Data Matrix, QR Code, and Aztec Code) и составных (PDF 417, Micro PDF and Composite Codes) кодов.

INTEGRA 9570 является самым надежным и наиболее точным ручным верификатором на рынке с максимальной степенью повторяемости результатов оценки качества.

В комплекте поставляется тестовая карта GS1 для калибровки прибора.

INTEGRA 9580

INTEGRA 9580 – ручной высокопроизводительный верификатор, предназначенный для автономной проверки штрихкода в соответствии со стандартами ISO / IEC. Благодаря 5,0-мегапиксельной камере с высоким разрешением, INTEGRA 9580 считывает и анализирует линейные (1D) и двумерные (2D) коды шириной до 76,19 мм и высотой до 57,15 мм.

INTEGRA 9580 позволяет проверять комбинацию из нескольких штрихкодов на одной этикетке при условии их попадания в зону проверки, в том числе комбинацию из линейных 1D кодов, матричных (Data Matrix, QR Code, and Aztec Code) и составных (PDF 417, Micro PDF and Composite Codes) кодов.

INTEGRA 9580 допускает оценку качества штрихкода на широком диапазоне поверхностей, включая коробки из гофрокартона и металлические поверхности (например, морские контейнеры).

Прибор комплектуется кабелем USB 2.0 длиной 3 м.

Дополнительные возможности

INTEGRA 9580 анализирует все девять обязательных параметров в соответствии со стандартами ISO (ANSI), а также ряд дополнительных параметров дефектов, прозрачность и вероятность считывания человеком. В случае 2D кодов INTEGRA 9580 дополнительно проверяет и формирует все параметры, указанные в спецификации соответствующей символики.

Технология считывания, применяемая в данном приборе, позволяет проводить более подробный анализ штрихкода и точно оценивать усеченные штрихкоды.

В комплекте поставляется тестовая карта GS1 для калибровки прибора.

7000

LVS® 7000 – единственный на рынке верификатор, способный считывать штрихкод, обнаруживать его дефекты и классифицировать их в соответствии со стандартами ISO, а также определять наличие изменяемых данных.

LVS® 7000 – это верификатор для скоростных производственных линий, позволяющий выполнять такие функции, как:

оценка качества 1D и 2D штрихкода (по стандартам там ISO / IEC);

проверка отпечатанного 1D и 2D штрихкода;

оптическое распознавание символов (OCR);

оптическая проверка символов (OCV);

обнаружение ошибок печати (перекос, мазки, пробелы в печати);

проверка фармакода (используется в фармакологической промышленности; при включении данной функции выдается не сообщение о классе штрихкода, а конкретные значения параметров);

определение цвета (DeltaE; в соответствии со спецификацией CIA2000 верификатор непрерывно определяет параметры цвета всех пикселей в пределах видимого спектра и сравнивает их с заданным цветом).

Программное обеспечение, поставляемое вместе с LVS® 7000, построено по модульной схеме и позволяет выбирать для контроля отдельные из вышеуказанных параметров, их комбинацию или контролировать одновременно все параметры в зависимости от приобретенных программных модулей. Программное обеспечение LVS® 7000 поддерживает функцию RIMS – автоматический контроль качества печати рулонных этикеток в соответствии с заданными параметрами.

7500

LVS® 7500 – верификатор, предназначенный для оценки качества печати комбинаций 1D и 2D штрихкодов и их сортировки в соответствии с международными стандартами. Программное обеспечение отображает в режиме реального времени график с указанием итоговой оценки качества каждого штрихкода по стандартам ISO, который позволяет оператору контролировать в динамике уровень качества печати на протяжении всего задания. При обнаружении ошибок или падения качества печати ниже заданного уровня график меняет цвет. В случае появления ошибок возможны такие действия, как остановка принтера, световая индикация, звуковой сигнал и т.д.

Функции LVS® 7500:

проверка на читаемость 1D и 2D штрихкодов (проверка на соответствие стандартам при этом не проводится);

обнаружение ошибок печати (перекос, мазки, пробелы в печати);

оптическое распознавание символов (OCR);

оптическая проверка символов (OCV);

проверка цифрового ряда (проверка кодированных в штрихкоде данных на соответствие заданному числовому ряду, ошибок, повторений);

проверка данных (проверка соответствия визуально читаемой информации в заданном поле этикетки).
